加工中心减少工件加工误差常用的方法是什么

发布日期:2020-08-27 17:03:41浏览次数:237

任何加工设备,在工件加工时如加工路线设置、加工程序编制、加工刀具选择、机床自身问题、装夹问题及工件材质等有问题时,对工件的加工精度和加工效率都会造成一定的影响,作为高精、高效的加工设备,减少工件加工误差常用的方法主要有减少原始误差法、误差补偿法、误差转移法、误差分组法、误差平均法及误差合成法等。

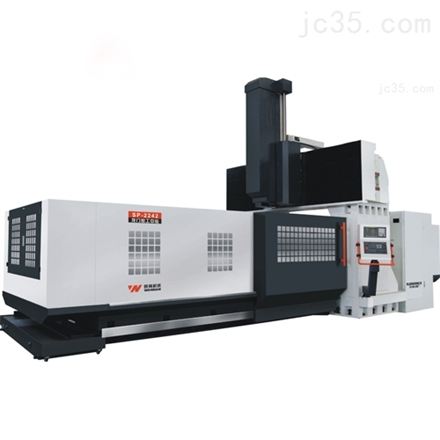

加工中心

一、误差合成法消除机床自身的误差是保证工件加工精度主要的方法。误差合成法,要求测量出机床各轴的各项原始误差。激光干涉仪因具有测量精度高、使用灵活等特点,是现在主要的检测仪器。

二、误差补偿法误差补偿法是人为地制造一种误差,去抵消工艺系统固有的原始误差,或者利用一种原始误差去抵消另一种原始误差,从而达到提高工件加工精度的目的。通常通过减小机床间隙,提高机床刚度,采用预加载荷,使有关配合产生预紧力,而消除间隙影响。还可以提高工件和刀具的刚度减小刀具、工件的悬伸长度,以提高工艺系统的刚度。还可以采用合理的装夹方式和加工方式,减小切削力及其变化,合理地选择刀具材料,增大前角和主偏角,以及对工件材料进行合理的热处理以改善材料地加工性能等几种方法。

三、直接减少原始误差法直接减少原始误差法是指在查明影响加工精度的主要原始误差因素之后,设法对其直接进行消除或减少。比如在长时间使用后,由于自然磨损造成的传动系统定位失准、反向间隙等。

四、误差平均法误差平均法是利用有密切的表面之间的相互比较和相互修正,或者利用互为基准进行加工,以达到消除加工误差的目的。

五、误差转移法误差转移法的实质是转移工艺系统的集合误差、受力变形及热变形等引起的综合误差。如加工中心进行一些孔类加工,工件的同轴度不是靠机床主轴回转精度来保证的,而是靠夹具保证,当机床主轴与工件采用浮动连接以后,机床主轴的原始误差就不再影响加工精度,而转移到夹具来保证加工精度。

六、误差分组法在加工中,由于工序毛坯误差的存在,造成了本工序的加工误差。毛坯误差的变化,对本工序的影响主要有两种情况:反应误差和定位误差。

如果上述误差太大,不能保证加工精度,而且要提高毛坯精度或上一道工序加工精度是不太现实的。
