数控设备的分类原则与分类方法

数控机床通常从以下不同角度进行分类。

1．按工艺用途分类

目前，数控机床的品种规格已达500多种，按其工艺用途可以划分为以下四大类：

（1）金属切削类;它又可分为两类：

①普通数控机床

②数控加工中心

（2）金属成形类;指采用挤、压、冲、拉等成形工艺的数控机床，常用的有数控弯管机、数控压力机、数控冲剪机、数控折弯机、数控旋压机等。

（3）特种加工类;主要有数控电火花线切割机、数控电火花成形机、数控激光与火焰切割机等。

（4）测量、绘图类;主要有数控绘图机、数控坐标测量机、数控对刀仪等。

2．按控制运动的方式分类

（1）点位控制数控机床

（2）点位直线控制数控机床

（3）轮廓控制数控机床

3．按伺服系统的控制方式分类

（1）开环数控机床如图3所示。开环控制的数控机床一般适用于中、小型经济型数控机床。

图3  数控机床开环控制框图

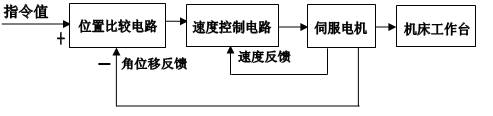

（2）半闭环控制数控机床，如图4所示。这类控制可以获得比开环系统更高的精度，调试比较方便，因而得到广泛应用。

图;数控机床半闭环控制框图

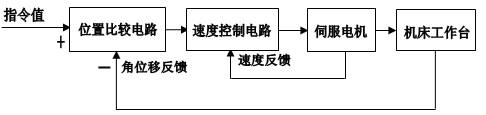

（3）闭环控制数控机床，其控制框图如图5所示。

图;数控机床闭环控制框图

闭环控制数控机床一般适用于精度要求高的数控机床，如数控精密镗铣床。

4．按所用数控系统的档次分类

按所用数控系统的档次通常把数控机床分为低、中、高档三类。

以上中、高档数控机床一般称为全功能数控或标准型数控。
